일반기계기사 필기, 과목 구조부터 지도 그리기

도식 1작성 Rhymbro

실무 경력이 아무리 길어도 자격 시험은 시험의 문법대로 준비해야 한다. 일반기계기사 필기를 준비하면서 가장 먼저 한 일은 문제 풀이가 아니라 과목 구조를 지도로 그리는 것이었다.

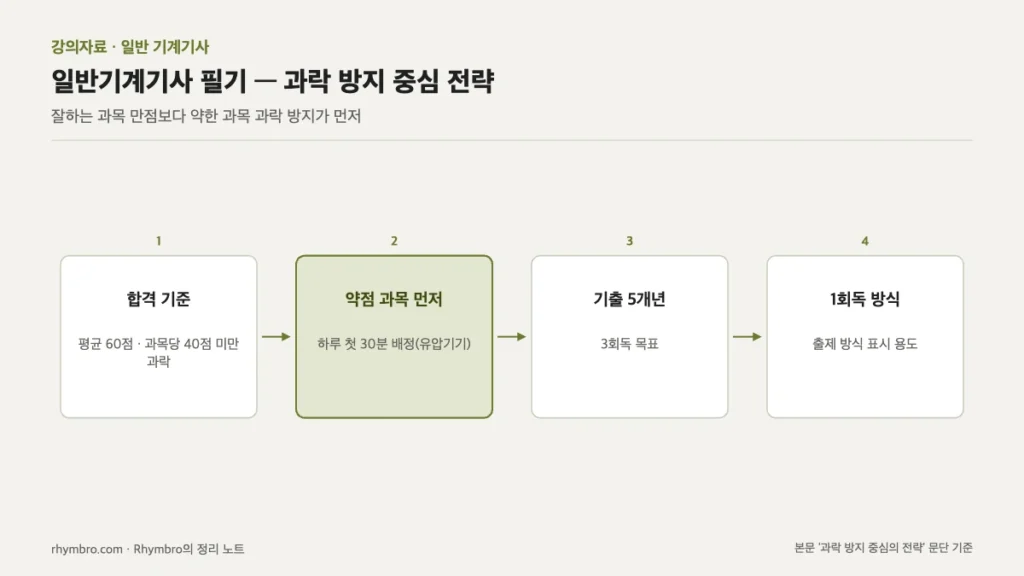

일반기계기사 필기의 합격 기준(평균 60점, 과목당 40점 미만 과락)에서 약점 과목 우선 배정, 기출 5개년 3회독, 1회독 방식으로 이어지는 학습 전략 흐름도 — 개념도 — 과락 방지 중심의 필기 학습 전략. 본문 내용을 바탕으로 자체 제작

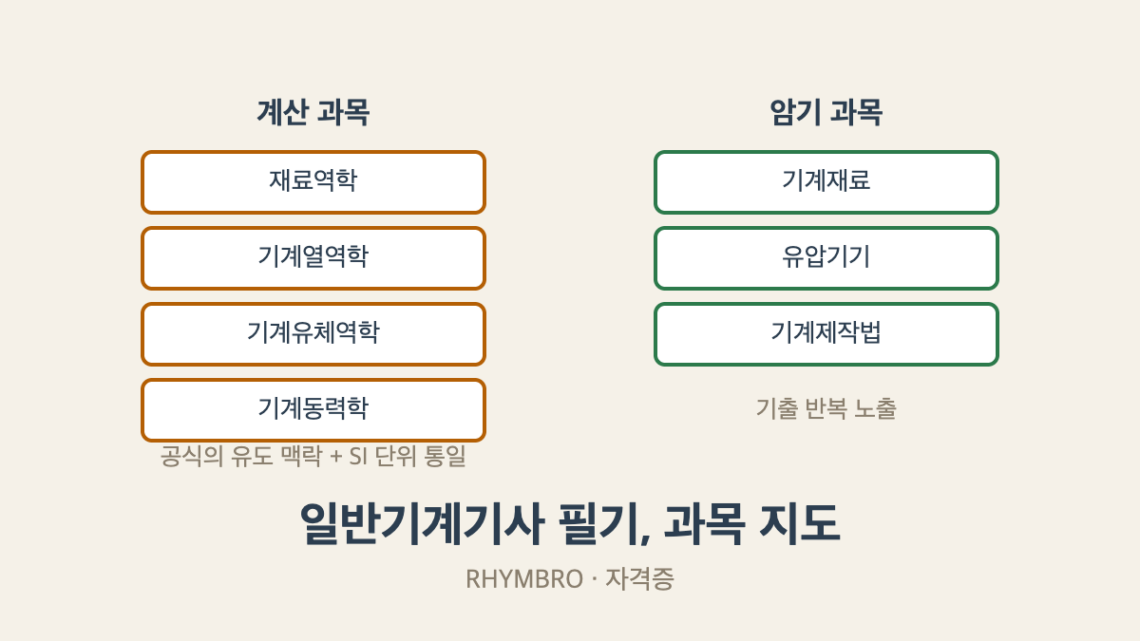

필기 과목의 성격 구분

필기는 재료역학, 기계열역학, 기계유체역학, 기계재료 및 유압기기, 기계제작법 및 기계동력학 다섯 과목이다. 나는 이걸 두 덩어리로 나눴다. 계산 과목(재료·열·유체·동역학)과 암기 과목(기계재료·유압기기·제작법). 계산 과목은 공식의 유도 맥락을 이해하면 변형 문제에 강해지고, 암기 과목은 기출 반복 노출이 답이다.

과목 구분은 본문의 분류를 그대로 옮긴 것이다. 합격 기준은 본문에 적은 평균 60점·과목당 40점 과락이다.

실무자의 함정

현업 감각이 오히려 발목을 잡는 지점이 있다. 실무에서는 안전율을 두고 보수적으로 잡지만, 시험은 이상화된 조건에서 정확한 값을 요구한다. 단위계도 마찬가지 — 현장 관성으로 kgf를 쓰다가 SI 단위(N, Pa, J) 문제에서 자릿수를 틀리는 게 전형적인 실수다. 모든 계산을 SI로 통일하는 습관부터 다시 들였다.

과락 방지 중심의 전략

합격 기준은 평균 60점, 과목당 40점 미만 과락. 그래서 전략은 “잘하는 과목 만점”이 아니라 “약한 과목 과락 방지”가 우선이다. 나는 유압기기 파트가 가장 낯설어서, 하루 학습의 첫 30분을 무조건 약점 과목에 배정했다. 기출은 최근 5개년을 3회독 목표로 잡되, 1회독은 풀기보다 “어떤 개념이 어떤 식으로 출제되는지” 표시하는 용도로 썼다.

응력-변형률 선도, 실무에서는 당연했던 것을 다시 본다

재료역학의 응력-변형률(stress-strain) 선도는 실무에서 매일 쓰는 개념이지만, 시험은 이걸 그래프 축과 구간 이름으로 정확히 짚기를 요구한다. 응력(σ, MPa)은 하중(N)을 단면적(mm²)으로 나눈 값이고, 변형률(ε)은 변형량(mm)을 원래 길이(mm)로 나눈 무차원 값이다. 그래프에서 원점부터 비례한도까지는 후크의 법칙(σ = Eε)이 성립하는 탄성 구간이고, 탄성계수 E는 이 구간의 기울기다. 항복점을 지나면 소성 변형이 시작되고, 이후 인장강도(극한강도)를 지나 파단에 이른다.

실무에서는 이 곡선을 눈으로 그릴 일이 거의 없다. 대신 재질 스펙 시트에 적힌 항복강도와 인장강도 숫자만 보고 안전율을 곱해 허용응력을 정한다. 그런데 시험에서는 “왜 항복점 이후를 설계 기준으로 쓰지 않는가”처럼 개념 자체를 묻는다. 결국 실무 감각과 시험 감각은 같은 산을 다른 방향에서 오르는 셈이다.

R2R 설비 설계 경험과 과목이 만나는 지점

이차전지 R2R 설비(프레스, 슬리터, 코터, 와인더)를 20년 넘게 설계해 오면서 가장 많이 마주친 계산은 롤 간 텐션과 닙(nip) 압력, 그리고 베어링·샤프트의 굽힘·비틀림 응력이었다. 이 계산들이 그대로 재료역학과 기계동력학 과목의 뼈대다. 예를 들어 와인더 샤프트 설계에서 굽힘응력을 구할 때 쓰는 식(σ = M/Z, M은 굽힘모멘트 N·mm, Z는 단면계수 mm³)은 필기 시험에서도 동일한 형태로 나온다. 실무에서 체득한 감각을 시험이 요구하는 언어(기호, 단위, 그래프 구간명)로 바꿔 말하는 연습이 결국 합격까지 가는 지름길이었다.

유압기기 과목이 유독 낯설었던 이유

기계설계 실무에서는 공압·유압 배관도를 읽고 밸브를 지정하는 일은 잦았지만, 유압기기 과목처럼 파스칼 원리와 유량·압력 손실을 수식으로 풀어내는 방식은 상대적으로 낯설었다. 실린더 출력(F = P·A, P는 압력 MPa, A는 단면적 mm²)처럼 단순한 식은 익숙했지만, 관로 손실이나 유량 제어 밸브의 특성 곡선을 계산 문제로 다루는 건 별개의 훈련이 필요했다. 결국 실무 경험이 모든 과목에 균등하게 도움이 되는 건 아니고, 부족한 부분은 부족한 대로 인정하고 시간을 더 투입하는 수밖에 없었다.

정리하면, 필기 준비는 “아는 것을 시험 언어로 재번역하는 작업”과 “모르는 것을 새로 채우는 작업”이 절반씩 섞여 있다. 다음 글에서는 재료역학 과목의 기출 유형을 구간별로 쪼개 정리할 예정이다.

기계기사 시험을 준비하는 과정 자체가, 현장 경험을 다시 한 번 원리 단위로 분해해보는 계기가 되었다.
