PLC 전장·제어 노트 3 — NPN과 PNP 센서, 지락 때 어느 쪽이 안전한가

제1원리 질문. 출력 방식만 다른 두 센서 중 왜 한쪽이 글로벌 안전 표준에서 선호되는가. 가장 흔한 고장인 지락(ground fault)이 일어났을 때 PNP는 신호가 0이 되어 ‘검출 안 됨’으로 판정되고, NPN은 검출 신호와 구별되지 않기 때문이다.

핵심 — 싱크와 소스

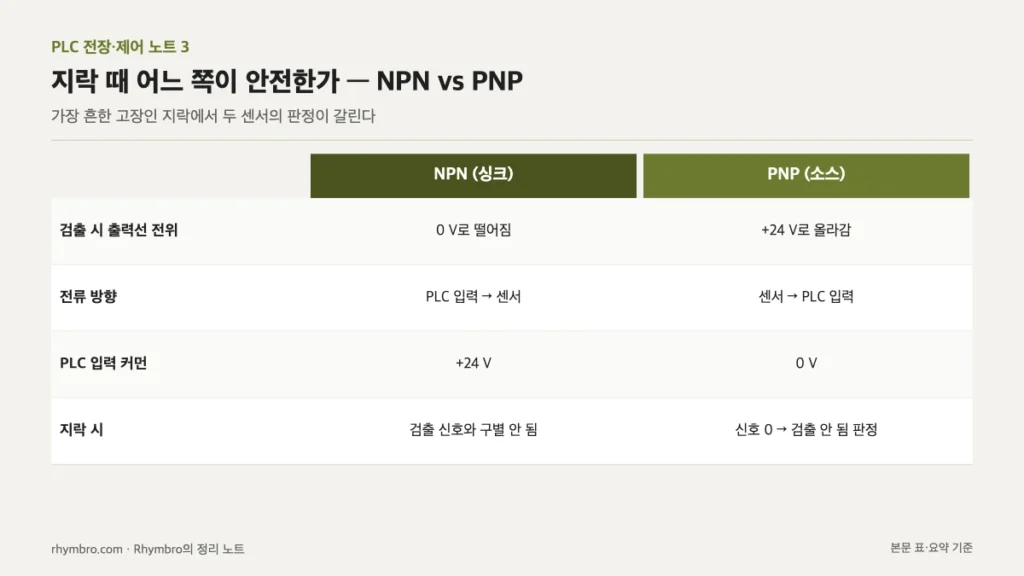

교재 2.3절은 근접 센서·포토 센서의 두 출력 방식을 전류가 어느 방향으로 흐르는지의 차이로 정리한다.

PLC 하드웨어 쪽에서는 짝이 반대로 붙는다. 교재 4.2절은 NPN 센서면 소스 타입 입력 모듈, PNP 센서면 싱크 타입 입력 모듈을 쓴다고 적는다. 한 장비에 NPN과 PNP를 섞으면 입력 커먼을 나눠야 해서 배선이 복잡해지므로 프로젝트 초기에 사양서로 통일하라는 것이 교재의 권고다.

공학적 근거 — 지락 고장 모드

유럽 수출 장비는 PNP와 +24 V 커먼이 사실상 필수 사양이라고 교재는 적는다.

NPN은 검출 시 출력선이 0 V로 떨어지는 방식이라, 출력선이 프레임(0 V)에 닿은 상태가 곧 ‘검출’ 상태와 같아진다. PNP는 검출 시 +24 V로 올라가는 방식이라 출력선이 0 V에 닿으면 신호가 사라진다. 교재는 이를 ‘가장 흔한 고장 모드에서 어느 쪽이 안전한가의 차이’로 요약한다.

사례 적용 — 감지 거리 보정

현장 메모는 감지 거리를 다룬다. 카탈로그 감지 거리는 표준 검출체(연강 정사각판) 기준이고, 알루미늄·SUS를 검출할 때는 감지 거리가 30~50 %로 줄어드는 보정 계수를 적용해야 한다. 여기에 기계의 안전율처럼 감지 거리의 70~80 % 이내에서 쓰도록 브래킷을 설계하라고 한다. 아래는 이 두 비율을 곱해 본 가정 계산이다(카탈로그 값 10 mm는 가정, 보정 계수는 ‘원래 거리의 30~50 %’로 해석).

보정 계수를 보수적으로 30 %로 잡고 70 %를 적용하면 브래킷 설계 기준 거리는 약 2.1 mm까지 내려간다. 카탈로그 값 10 mm만 보고 5 mm 간격으로 브래킷을 설계하면 알루미늄 롤이나 SUS 부품 앞에서는 검출이 불안정해질 수 있다는 뜻이다.

용어 메모

이번 편에 나온 용어를 교재 표기 그대로 영문과 함께 한 줄씩 정리했다.

내 해석 — Rhymbro가 읽은 것

NPN·PNP는 배선 방식의 차이로만 보기 쉬운데, 교재는 이를 고장 모드 분석의 문제로 바꿔 놓는다. 고장이 났을 때 시스템이 어느 쪽으로 판정되는지를 먼저 묻는 태도는 기계의 페일 세이프 설계와 같은 질문이다.

감지 거리 보정은 기구 설계자가 직접 챙겨야 하는 수치다. 센서 브래킷 간격은 기구 도면에서 정해지므로, 검출체 재질과 보정 계수를 사양 단계에서 받아 두지 않으면 조립 후 조정 여유가 없을 수 있다.

한계로, 알루미늄·SUS 보정 비율과 사용 범위 70~80 %는 교재가 제시한 일반 기준이라 실제 설계에서는 사용할 센서의 데이터시트 보정 계수로 다시 확인해야 한다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 설계 중인 장비의 센서 목록에 검출체 재질 열을 추가하고, 알루미늄·SUS 검출 위치는 보정 후 거리로 브래킷 간격을 다시 계산해 두기로 했다.

개념과 표의 값은 개인 학습용으로 정리한 이차전지 R2R 전장·PLC 제어 통합교재의 해당 절(본문·현장에서는·확인 문제)을 바탕으로 다시 썼다. 교재의 비유와 용어는 그대로 옮겼고, ‘가정’으로 표시한 수치는 설명용이다. 계산은 파이썬으로 검산했다.
