이차전지 개론 노트 6 — 전해질, 리튬염·용매·첨가제와 σ = nqμ

제1원리 질문. 리튬염을 많이 녹일수록 이온이 잘 통하지 않는 이유는 무엇인가. 이온 전도도는 이온의 수와 이온이 움직이는 속도의 곱인데, 농도를 올리면 이온 수는 늘지만 점도가 올라 이동 속도가 떨어져 두 효과가 반대로 작용하기 때문이다.

핵심 — 세 성분의 역할 분담

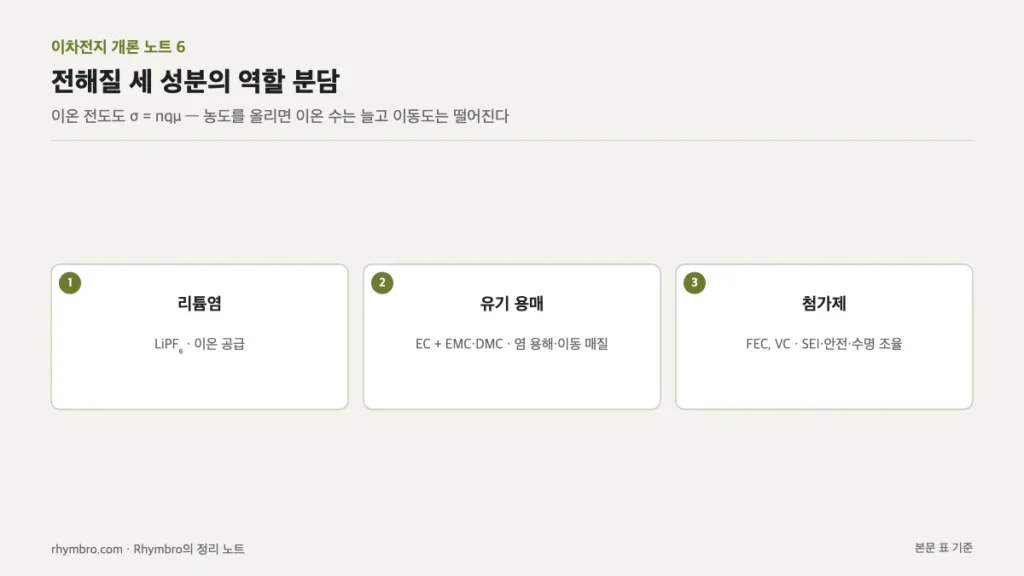

종합지침서 제6-1장은 액체 전해질을 세 성분으로 나눈다.

공학적 근거 — 전도도의 최적 농도

이온 전도도는 σ = n·q·μ다. σ는 이온 전도도(mS/cm), n은 이온 농도(1/cm³), q는 이온 전하(C), μ는 이온 이동도(cm²/(V·s))다. 농도 n을 높이면 이온 수는 늘지만 점도가 올라 μ가 떨어진다. 그래서 전도도가 최대가 되는 최적 농도가 있고, 지침서는 보통 1 mol/L 부근이라고 적는다.

FEC는 유연하고 치밀한 SEI를 만들어, 부피 변화로 SEI가 자주 깨지는 실리콘 음극에서 특히 효과가 크다고 지침서는 설명한다.

전해질은 특정 전압 범위(전압창)에서만 안정하다. 양극 전위가 산화 한계를 넘으면 산화 분해되고, 음극 전위가 환원 한계보다 낮으면 환원 분해된다. 하이니켈이나 고전압 양극을 쓰면 산화 한계를 넘을 위험이 커져 산화 안정성이 높은 용매·첨가제가 필요하다.

사례 적용 — 주액·함침과 수분

지침서 현장 노트는 세 가지를 짚는다. 첫째, 주액 후 전극의 미세한 구멍까지 스며들게 하는 함침이 불충분하면 전극 안쪽이 반응하지 못해 용량이 미달하므로 진공 함침을 쓴다. 둘째, 주액량이 부족하면 이온 통로가 마르고 과하면 무게·원가가 늘고 안전에 불리해, 전극 공극률과 로딩에 맞춰 계산한다. 셋째, LiPF₆는 수분과 반응해 불산(HF)을 만들고 이 HF가 전극·집전체를 부식시켜, 드라이룸 노점 관리가 전해질 라인에서 특히 엄격하다.

용어 메모

이번 편에 나온 핵심 용어를 지침서의 정의에 맞춰 영문과 함께 한 줄씩 정리했다. 다음 편을 읽을 때 기준으로 삼는다.

내 해석 — Rhymbro가 읽은 것

σ = nqμ의 상충은 R2R 공정의 코팅 속도와 품질 상충처럼 ‘한쪽을 올리면 다른 쪽이 떨어져 최적점이 생기는’ 전형적인 구조다. 최적점이 약 1 mol/L이라는 값은 외우되, 그 이유를 곱셈 구조로 기억하기로 했다.

수분 관리가 설비 설계로 이어지는 연결 고리도 분명해졌다. 드라이룸 사양과 주액 설비 밀폐 구조는 전해질 화학의 요구에서 역산된 조건이라는 점을 기억해 둔다.

한계로, σ = nqμ는 전도도의 개념식이라 실제 전해질의 최적 농도와 전도도는 용매 조성과 온도에 따라 달라지며 지침서의 약 1 mol/L은 대표값이다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 지침서 제8-3장의 조립 공정에서 주액·함침 설비 조건을 찾아 정리하고, 전해질 쪽 요구(수분, 함침)와 설비 사양을 1:1로 대응시킨 표를 만들기로 했다.

개념과 표의 값은 개인 학습용으로 정리한 이차전지 종합지침서의 해당 장(핵심 개념·공학적 근거·현장 엔지니어 노트·정리)을 바탕으로 다시 썼다. 표의 수치는 지침서가 제시한 대표 범위이며, ‘가정’으로 표시한 수치는 설명용이다. 계산은 파이썬으로 검산했다.

함께 읽기: NCM 라인에 LFP를 얹으려니 — R2R 전극 코팅 조건을 mm로 다시 따져본 정리 노트
