이차전지 개론 노트 7 — 분리막, 세라믹 코팅과 셧다운

제1원리 질문. 얇은 플라스틱 막 하나가 어떻게 안전장치 역할까지 하는가. 분리막 고분자는 위험한 온도가 되면 녹아서 스스로 미세 구멍을 막아 이온 흐름을 끊는데, 이 셧다운(shutdown)이 열폭주로 가는 연쇄를 늦추기 때문이다.

핵심 — 세 역할과 두 소재

종합지침서 제6-2장은 분리막의 역할을 전극 격리, 이온 통과, 안전 차단(셧다운)으로 정리한다. 앞의 둘은 정상 작동용, 셋째는 비상용이다. 소재는 주로 폴리올레핀 계열인 폴리에틸렌(PE)과 폴리프로필렌(PP)이다.

이 융점 차이를 이용한 것이 PP/PE/PP 삼층 분리막이다.

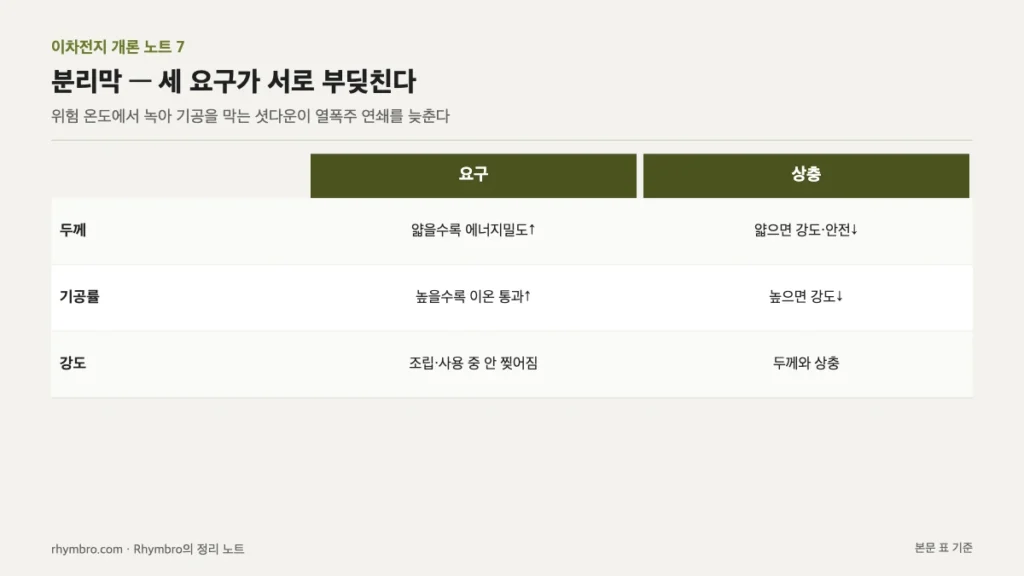

공학적 근거 — 상충하는 요구와 열수축 연쇄

지침서가 가장 위험한 실패로 꼽는 것은 열수축이다. 연쇄는 ‘고온 → 분리막 수축 → 전극 노출 → 내부 단락 → 열폭주’다. 이를 막는 대표 기술이 분리막 표면에 알루미나(Al₂O₃) 같은 세라믹 입자를 입히는 세라믹 코팅(CCS)이다. 세라믹은 고온에서도 형태를 유지해 수축을 붙든다.

셧다운이 잘 작동하려면 두 온도의 간격이 중요하다. 셧다운 온도(구멍이 막히는 온도)는 낮아야 위험 전에 작동하고, 멜트다운 온도(막 자체가 무너지는 온도)는 높아야 셧다운 후에도 형태를 유지한다. 지침서는 삼층 분리막이나 세라믹 코팅이 이 간격을 넓혀 안전 여유를 키운다고 설명한다. 위 막대의 두 융점 차이(약 30°C)를 그 간격이 생기는 원리의 한 예로 읽었다.

사례 적용 — 조립 공정의 장력과 마진

현장 노트는 분리막이 얇고 잘 늘어나서 권취·적층 때 장력 관리가 특히 까다롭다고 설명한다. 장력이 일정해야 주름·정렬 불량이 없다. 또 분리막이 전극을 완전히 덮지 못하고 어긋나면 노출 부위에서 두 전극이 닿을 수 있어, 분리막을 전극보다 약간 크게 만들어 마진을 둔다. 세라믹 코팅 분리막은 두께·강성이 달라지고 함침에도 영향을 줘 주액·함침 조건을 조정해야 한다.

용어 메모

이번 편에 나온 핵심 용어를 지침서의 정의에 맞춰 영문과 함께 한 줄씩 정리했다. 다음 편을 읽을 때 기준으로 삼는다.

내 해석 — Rhymbro가 읽은 것

와인더(winder) 설계 관점에서 이 장이 가장 직접적으로 와닿았다. 분리막 마진은 결국 권취 정렬 정밀도(EPC, 사행 제어)가 지켜 줘야 하는 값이고, 장력 편차는 주름과 정렬 불량으로 바로 이어진다. 안전 설계의 마지막 장치가 설비의 제어 정밀도에 기대고 있다는 점을 기억해 둔다.

‘평소엔 통과, 위험하면 차단’이라는 구조는 전기 회로의 퓨즈와 같은 설계 철학이라 이해가 쉬웠다. 다만 퓨즈와 달리 분리막은 셀 안에 들어가면 교체할 수 없으므로, 제조 단계의 정렬·장력·버 관리가 곧 이 안전장치의 신뢰도를 정한다고 본다.

한계로, 셧다운은 이온 흐름을 끊어 연쇄를 ‘늦추는’ 장치일 뿐이라 이미 내부 단락이나 외부 가열이 진행 중이면 분리막 하나로 열폭주를 막을 수 없다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 와인더 사양서 초안에 분리막 마진과 장력 편차 허용값을 연결하는 항목을 넣고, 지침서 제8-3장의 권취·적층 장력 제어 내용을 찾아 보완하기로 했다.

개념과 표의 값은 개인 학습용으로 정리한 이차전지 종합지침서의 해당 장(핵심 개념·공학적 근거·현장 엔지니어 노트·정리)을 바탕으로 다시 썼다. 표의 수치는 지침서가 제시한 대표 범위이며, ‘가정’으로 표시한 수치는 설명용이다. 계산은 파이썬으로 검산했다.
