이차전지 개론 노트 5 — 흑연 음극, 372 mAh/g과 낮은 전위의 양날

제1원리 질문. 흑연은 어떻게 30년간 음극의 표준 자리를 지켰는가. 리튬이 그래핀 층 사이로 들어가도 층 구조가 유지되고, 부피 변화가 약 10%로 작아 충·방전을 반복해도 전극이 안정하기 때문이다. 종합지침서는 부피 변화가 작다는 점을 흑연이 표준을 지킨 핵심 이유 중 하나로 든다.

핵심 — LiC₆와 이론 용량

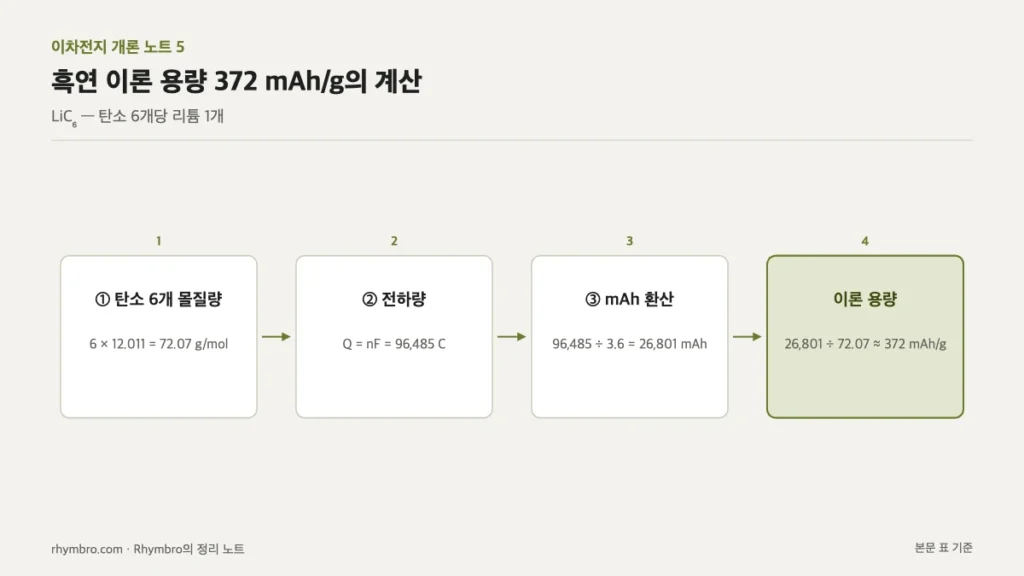

지침서 제5-1장에 따르면 흑연에 리튬이 완전히 삽입되면 탄소 6개당 리튬 1개(LiC₆)가 저장되고, 이 비율이 이론 용량 약 372 mAh/g을 정한다. 1편의 패러데이 법칙으로 이 값을 직접 확인해 본다.

탄소 원자량 12.011은 계산을 위해 쓴 일반 값이고, 결과가 지침서의 372 mAh/g과 일치한다.

팽창률 차이가 30배다. 흑연이 바인더로 붙들기 쉽고 전극 구조가 안정한 이유다.

공학적 근거 — 낮은 전위의 양날

흑연의 삽입 전위는 리튬 기준 약 0.1~0.2 V로 매우 낮다. 음극 전위가 낮을수록 셀 전압(양극 − 음극)이 커지므로 유리하다. 그러나 이 전위가 리튬 석출 전위(0 V)에 가까워서, 급속 충전이나 저온에서 음극 전위가 조금만 더 내려가면 리튬이 금속으로 석출된다. 지침서가 ‘양날의 검’이라 부르는 부분이다. 충전 중 리튬은 특정 층부터 단계적으로 채워지는데(스테이징, staging), 각 스테이지가 고유한 전압 평탄부를 만들어 흑연 특유의 계단형 전압 곡선이 나타난다.

사례 적용 — 수계 공정과 입자 배향

현장 노트는 흑연 음극이 SBR/CMC 바인더를 물에 분산시키는 수계 공정을 쓴다고 설명한다. 양극(주로 PVdF-NMP 비수계)과 달리 유해 용매 회수 부담이 적지만, 물을 쓰므로 건조와 수분 관리가 중요하다. 또 판상 흑연 입자는 압연 시 집전체와 나란히 눕는 경향이 있어 리튬이 들어가는 경로가 두께 방향과 어긋난다. 그래서 급속충전용 음극은 입자를 구형화하거나 배향을 제어한다.

용어 메모

이번 편에 나온 핵심 용어를 지침서의 정의에 맞춰 영문과 함께 한 줄씩 정리했다. 다음 편을 읽을 때 기준으로 삼는다.

내 해석 — Rhymbro가 읽은 것

372 mAh/g을 직접 계산해 보니 이 숫자가 외울 값이 아니라 ‘탄소 6개에 리튬 1개’라는 구조에서 나오는 결과라는 점이 분명해졌다. 구조가 용량 상한을 정한다는 감각은 실리콘 같은 차세대 음극을 볼 때도 같은 방식으로 확인해 볼 수 있다.

압연 때 판상 입자가 눕는 현상은 압연 설비 입장에서 ‘밀도를 올릴수록 급속충전 성능이 나빠질 수 있다’는 상충으로 읽힌다. 압연 목표를 밀도 하나로만 잡으면 안 되는 이유다.

한계로, 372 mAh/g은 LiC₆까지 완전히 채운 이론값이라 실제 흑연 음극은 초기 SEI 손실과 사용 전압 범위 때문에 이보다 낮은 가역 용량을 보인다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 같은 방식으로 LiC₆ 대신 가정한 다른 저장 비율(예: 탄소 8개당 리튬 1개)을 넣어 비용량이 어떻게 바뀌는지 계산해 보고, 구조와 용량의 관계를 표로 정리하기로 했다.

개념과 표의 값은 개인 학습용으로 정리한 이차전지 종합지침서의 해당 장(핵심 개념·공학적 근거·현장 엔지니어 노트·정리)을 바탕으로 다시 썼다. 표의 수치는 지침서가 제시한 대표 범위이며, ‘가정’으로 표시한 수치는 설명용이다. 계산은 파이썬으로 검산했다.
