이차전지 개론 노트 3 — 셀 구성 요소, 전극·분리막·전해액·집전체

제1원리 질문. 양극에는 왜 알루미늄, 음극에는 왜 구리를 쓰는가. 집전체는 각 전극이 작동하는 전위에서 부식되지 않아야 하는데, 알루미늄은 높은 전위(양극)에서, 구리는 낮은 전위(음극)에서 안정하기 때문이다. 음극에 알루미늄을 쓰면 리튬과 반응해 버린다.

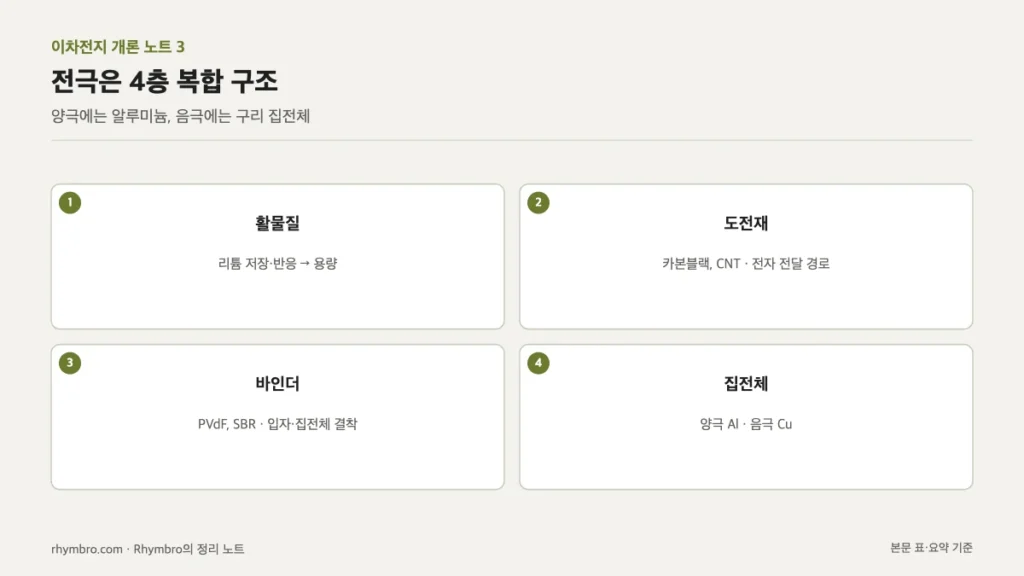

핵심 — 전극은 4층 복합 구조

종합지침서 제3-2장은 양극과 음극이 같은 구조를 가진다고 설명한다. 금속 박(집전체, current collector) 위에 활물질·도전재·바인더를 섞은 층이 코팅되어 있다.

활물질을 늘리면 용량은 오르지만 도전재와 바인더가 줄어 전도와 결착이 나빠진다. 이 조성 최적화가 전극 설계의 핵심이다.

분리막 두께는 지침서 기준 보통 0.01~0.02 mm 수준이다.

공학적 근거 — 전해액의 세 성분과 탭 설계

전해액은 리튬염(대표적으로 LiPF₆), 유기 용매, 첨가제로 이루어진다. 첨가제는 소량이지만 FEC·VC처럼 좋은 SEI를 만들어 수명을 늘린다. 탭(tab)은 집전체에서 뻗어 나와 외부 단자와 연결되는 금속 조각으로, 전류가 셀을 드나드는 문이다. 탭이 좁거나 적으면 전류가 몰려 저항과 발열이 커지며, 지침서는 4680 셀의 탭리스(tabless) 구조를 이 문제를 해결한 대표 사례로 든다.

사례 적용 — 품질은 인터페이스에서 갈린다

지침서 현장 노트는 각 구성 요소가 제조 공정의 서로 다른 단계에서 다뤄진다고 정리한다. 전극은 믹싱·코팅·건조·압연으로, 분리막은 별도 제조 후 조립 단계에서 삽입되고, 전해액은 조립 후 주액된다. 그리고 활물질과 집전체의 접착, 전극과 분리막의 정렬, 전해액과 전극의 젖음이 모두 인터페이스 문제라 각 부품이 좋아도 인터페이스가 나쁘면 셀 성능이 떨어진다.

두께 예산(thickness budget)도 실무 개념으로 소개된다. 셀 두께 안에 양극·음극·분리막·집전체가 몇 겹씩 쌓이므로, 에너지를 저장하지 않는 분리막과 집전체를 얇게 할수록 같은 두께에 더 많은 층을 넣을 수 있다.

용어 메모

이번 편에 나온 핵심 용어를 지침서의 정의에 맞춰 영문과 함께 한 줄씩 정리했다. 다음 편을 읽을 때 기준으로 삼는다.

내 해석 — Rhymbro가 읽은 것

기계 설계의 공차 누적(tolerance stack-up)이 두께 예산과 같은 구조라고 느꼈다. 한 겹의 두께 편차는 작아도 수십 겹이 쌓이면 셀 전체 두께와 압력 분포가 달라진다. 박막화 경쟁의 뒤편에는 얇아진 소재를 찢지 않고 다루는 R2R 장력 제어의 부담이 함께 커진다는 점도 기억해 둔다.

‘품질은 인터페이스에서 갈린다’는 문장은 설비 사양서를 쓸 때 부품 단품 사양만큼 접합·정렬·젖음 조건을 명시해야 한다는 체크 포인트로 삼는다.

한계로, 이번 정리는 부품의 역할 구분에 초점을 맞춘 개론이라 실제 전극 조성비나 두께 수치는 재료와 셀 사양마다 달라 이 표만으로 설계값을 정할 수 없다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 셀 단면 구조를 층별로 그려 보고, 각 층을 ‘에너지를 저장하는 층’과 ‘저장하지 않는 층’으로 색을 나눠 두께 예산 개념을 정리해 두기로 했다.

개념과 표의 값은 개인 학습용으로 정리한 이차전지 종합지침서의 해당 장(핵심 개념·공학적 근거·현장 엔지니어 노트·정리)을 바탕으로 다시 썼다. 표의 수치는 지침서가 제시한 대표 범위이며, ‘가정’으로 표시한 수치는 설명용이다. 계산은 파이썬으로 검산했다.
