이차전지 개론 노트 2 — 로킹체어 메커니즘과 N/P 비

표 3 · 도식 1작성 Rhymbro

제1원리 질문. 리튬이온 전지는 왜 수천 번 충·방전할 수 있는가. 전극 재료의 골격은 그대로 두고 리튬만 결정 구조 안으로 들어갔다 나오는 삽입(intercalation) 방식이라, 리튬이 소모되지 않고 양쪽 전극 사이를 왕복만 하기 때문이다.

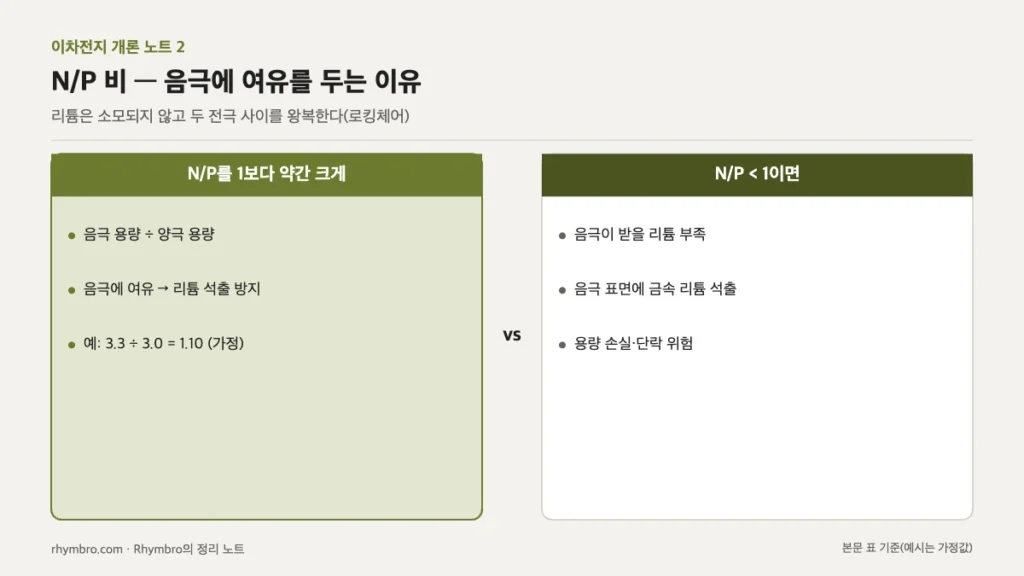

N/P 비를 1보다 크게 설계할 때와 1보다 작을 때의 차이를 비교한 도식 — 개념도 — N/P 비 설계 방향. 본문 내용을 바탕으로 자체 제작

핵심 — 방전의 네 가지 동시 사건

종합지침서 제3-1장은 이 왕복을 로킹체어(rocking chair) 메커니즘이라 부르고, 집에 손님이 드나들어도 집 구조는 그대로인 것에 비유한다. 방전 때는 네 가지 일이 동시에 일어난다.

충전은 외부 전원으로 이 과정을 거꾸로 돌리는 것이다. 방전은 자발적, 충전은 외부 에너지를 넣어 되돌리는 과정이다.

공학적 근거 — 셀 전압과 N/P 비

셀 전압은 V_cell = E_cathode − E_anode다(단위 V). 지침서 값으로 흑연 음극은 리튬 기준 약 0.1~0.2 V, 삼원계 양극은 약 3.7~4.0 V이고, 그 차이가 셀 전압 약 3.6~3.7 V가 된다. 재료 선택이 곧 전압 설계라는 뜻이다.

항목	정의	설계 방향	이유
N/P 비	음극 용량 / 양극 용량	1보다 약간 크게	음극에 여유를 둬 리튬 석출 방지
N/P < 1이면	음극이 받을 수 있는 리튬 부족	—	음극 표면에 금속 리튬 석출 → 용량 손실·단락 위험
예시 (가정)	음극 3.3, 양극 3.0 mAh/cm²	3.3 / 3.0	N/P = 1.10

사례 적용 — 코팅 균일도가 안전이 되는 이유

지침서 현장 노트의 연결이 핵심이다. N/P 비는 양극과 음극의 로딩(단위 면적당 활물질량)을 맞춰 구현한다. 그런데 로딩이 흔들리면 국소적으로 N/P 비가 달라져, 어떤 부위는 리튬 석출 위험이 커진다. 위 가정 예에서 음극 로딩이 국소적으로 10% 얇아지면 그 부위의 N/P는 2.97 / 3.0 ≈ 0.99로 1 아래로 떨어진다. 코팅 균일도가 품질 문제를 넘어 안전 문제가 되는 이유다.

로킹체어 메커니즘은 ‘가장 느린 구간이 전체 성능을 결정한다’는 뜻이기도 하다. 양극에서 리튬이 잘 나와야 하고, 전해액에서 잘 이동해야 하고, 음극에 잘 들어가야 한다. 첫 충전(화성) 때 음극 표면에 SEI가 생기며 리튬 일부가 소모되는 비가역 용량도 설계에서 미리 고려해야 한다고 지침서는 덧붙인다.

용어 메모

이번 편에 나온 핵심 용어를 지침서의 정의에 맞춰 영문과 함께 한 줄씩 정리했다. 다음 편을 읽을 때 기준으로 삼는다.

용어	영문	한 줄 정의
삽입	intercalation	골격은 유지한 채 리튬만 결정 구조에 드나듦
N/P 비	N/P ratio	음극 용량 / 양극 용량, 1보다 크게 설계
리튬 석출	lithium plating	음극이 받지 못한 리튬이 금속으로 쌓이는 현상
비가역 용량	irreversible capacity	첫 충전 때 SEI 형성으로 소모되는 리튬 몫

내 해석 — Rhymbro가 읽은 것

N/P 비는 기계 설계의 안전율과 닮았다고 읽었다. 받는 쪽(음극)의 용량에 여유를 둬서 들어오는 양(리튬)이 넘치지 않게 하는 구조이고, 그 여유가 너무 크면 무게와 원가가 늘어나는 것도 안전율과 같다.

R2R 코터 설계 관점에서는 폭 방향 로딩 편차가 곧 국소 N/P 편차라는 점이 가장 무겁게 다가왔다. 두께 편차를 ‘품질 불량’이 아니라 ‘안전 마진 잠식’으로 봐야 한다.

한계로, N/P 비는 설계 단계의 용량 비율이라 사이클이 진행되며 양극·음극이 서로 다르게 열화하면 실제 유효 N/P는 달라질 수 있다.

요약

항목	정리
로킹체어	리튬이 양·음극 사이를 왕복, 골격 유지
셀 전압	양극 전위 − 음극 전위 (약 3.6~3.7 V)
N/P 비	음극/양극 용량, 1보다 크게 설계
공정 연결	로딩 편차 = 국소 N/P 편차 = 석출 위험
