일반기계기사 구조해석 노트 5 — SFD·BMD, 전단력이 0인 곳에서 굽힘모멘트가 최대

제1원리 질문. 보에서 어디가 가장 위험한지 왜 따로 그려야 하는가. 보는 위치마다 받는 전단력과 굽힘모멘트가 달라서, 위험한 지점을 모르면 단면을 정할 수 없기 때문이다. 전단력선도(SFD)와 굽힘모멘트선도(BMD)는 보의 ‘위험 지도’다.

핵심 — 기울기가 0인 곳이 꼭대기

핵심교재 1.4절의 원리는 한 줄이다. 굽힘모멘트 M의 기울기가 전단력 V다(dM/dx = V). 미분이 0인 곳에서 함수가 극값을 가지므로, 전단력이 0이 되는 위치에서 굽힘모멘트가 최대가 된다. 교재는 이 한 문장이 굽힘 문제의 절반을 푼다고 적는다.

핵심교재 그림 1-5(단순보 등분포하중의 SFD·BMD)의 BMD 부분을 가정 수치로 다시 그렸다.

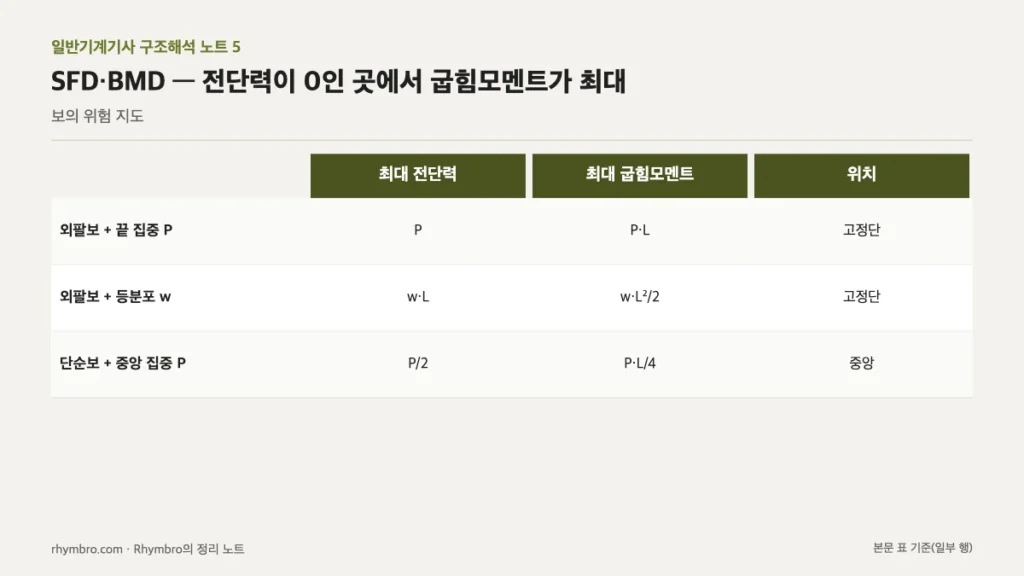

보·하중 4종의 최대값

보·하중	최대 전단력	최대 굽힘모멘트	위치
외팔보 + 끝 집중 P	P	P·L	고정단
외팔보 + 등분포 w	w·L	w·L²/2	고정단
단순보 + 중앙 집중 P	P/2	P·L/4	중앙
단순보 + 등분포 w	w·L/2	w·L²/8	중앙

단계별 계산 — 같은 총하중, 네 가지 보

교재 예제는 단순보 L = 2,000 mm, 중앙 집중하중 P = 10,000 N에서 M_max = PL/4 = 10,000 × 2,000 / 4 = 5,000,000 N·mm다. 같은 총하중 10,000 N을 등분포로 바꾸면 w = 10,000 / 2,000 = 5 N/mm(가정)이다. 네 경우를 계산하면 다음과 같다.

단순보 중앙 집중(5.0)은 교재 예제 값이고, 나머지는 같은 총하중으로 바꾼 가정 계산이다.

사례 적용 — 외팔보가 위험한 이유

막대의 양 끝을 비교하면 같은 하중인데 8배 차이다. 교재 암기 박스의 ‘외팔보가 단순보보다 훨씬 위험(같은 하중에 모멘트가 4배 이상), 고정단이 위험 지점’이 숫자로 확인된다. 하중을 한 점에 모으는 것보다 넓게 펴는 것이 유리하다는 점(PL/4 → wL²/8로 절반)도 함께 보인다. 교재 자가체크처럼 등분포 wL²/8에서 L을 2배로 하면 M은 4배다.

시험 포인트 — 교재 자가체크 다시 풀기

핵심교재 1.4절 자가체크를 다시 풀었다. 세 문항 모두 ‘V = 0 → M 최대’와 보·하중 4종 표 안에서 답이 나온다.

질문	답	근거
굽힘모멘트가 최대인 곳의 전단력은?	0	dM/dx = V
외팔보 끝 집중 P, 길이 L의 Mmax는?	PL (고정단)	하중 × 고정단까지 거리
단순보 등분포 wL²/8에서 L을 2배로 하면 M은?	4배	M ∝ L²
단순보 중앙 집중하중의 최대 전단력은?	P/2	양 지점 반력이 절반씩

내 해석 — Rhymbro가 읽은 것

dM/dx = V를 보는 순간 AI 수학에서 정리한 ‘미분 = 0인 곳이 극값’이 그대로 겹쳤다. 수학 과목의 추상적인 규칙이 보의 위험 위치를 찾는 실무 도구로 쓰이는 장면이라 두 공부가 서로를 보강해 주는 느낌이었다.

설비 프레임에서 한쪽만 고정된 브래킷이나 캔틸레버 구조를 볼 때, 끝 하중이 고정단에 PL로 누적된다는 점을 먼저 떠올리기로 했다. 브래킷 길이를 줄이는 것이 가장 직접적인 대책이다.

또 BMD는 다음 편의 굽힘응력 σ = M/Z로 바로 이어진다. 선도에서 M_max와 그 위치를 찾고, 그 단면의 Z로 나누면 보에서 가장 큰 응력이 나온다. 즉 SFD·BMD는 ‘어디를 검토할지’를 정하는 단계이고, 단면 설계는 그다음 단계다. 이 순서를 지키면 시험 문제도 ‘M_max 공식 선택 → 대입 → Z로 나누기’의 세 줄로 정리된다.

한계로, 이번 표는 대표 하중 4종의 공식이라 하중이 여러 개 섞이거나 지지 조건이 다르면 반력부터 구해 선도를 직접 그려야 한다.

요약

항목	정리
원리	dM/dx = V, V = 0에서 M 최대
단순보	중앙 집중 PL/4, 등분포 wL²/8 (중앙)
외팔보	끝 집중 PL, 등분포 wL²/2 (고정단)
교재 예제	PL/4 = 5,000,000 N·mm

그래서 나는 무엇을 하기로 했나

이번 주는 외팔보와 단순보 각각에 집중·등분포 하중을 걸어 SFD와 BMD를 손으로 그려 보고, V = 0 위치와 M_max 위치가 일치하는지 확인하기로 했다.

개념과 교재 예제는 개인 학습용으로 정리한 일반기계기사 핵심교재(v9) 1과목 ‘구조 해석’ 해당 절을 바탕으로 다시 썼다. 모든 계산은 파이썬으로 검산했으며, 교재 예제가 아닌 수치는 ‘가정’으로 표시했다. 단위는 mm·N·MPa 기준이다.
