일반기계기사 구조해석 노트 9 — 동역학, 등가속도 3식·충격량·반발계수

제1원리 질문. 정지한 구조를 다루던 과목에 왜 움직임이 들어오는가. 설비 부품은 가속하고, 부딪치고, 회전하므로 정적인 응력만으로는 예측할 수 없는 힘이 생기기 때문이다. 핵심교재 1.7절은 구 재료역학과 동역학이 통합된 이 과목에서 가속하는 반송부, 충돌하는 부품, 회전하는 관성체를 다룬다고 설명한다.

핵심 — 운동학과 운동방정식

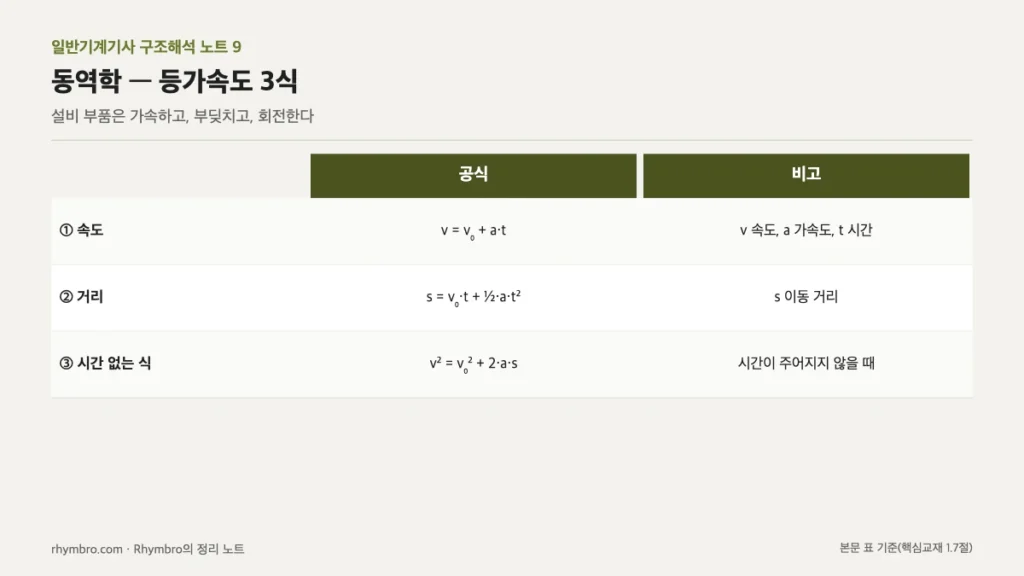

교재는 운동학(위치·속도·가속도 관계)과 운동방정식(힘–가속도)을 구분하라고 한다. 시험에는 반발계수·충격량·에너지 보존이 자주 나온다고 적혀 있다.

단계별 계산 — 반발 높이

교재 예제: 반발계수 e = 0.8인 공을 높이 h에서 떨어뜨리면 첫 반발 높이는 h′ = e²·h = 0.64h다. 속도가 e배가 되고, 높이는 속도의 제곱에 비례하므로(v² = 2gh) e²배가 된다. h = 1,000 mm(가정)로 두면 반발이 거듭될 때마다 0.64배씩 줄어든다.

교재 예제(h′ = 0.64h)를 가정 높이 1,000 mm로 세 번 반복 적용했다.

사례 적용 — 충격량으로 평균 힘 구하기

충격량 식은 짧은 시간의 힘을 추정할 때 쓴다. 질량 10 kg인 반송체를 0에서 2 m/s로 0.5 s 동안 가속한다고 가정하면, F = m(v − v₀)/t = 10 × (2 − 0) / 0.5 = 40 N의 평균 힘이 필요하다. 같은 속도 변화를 0.05 s에 끝내면 400 N으로 10배가 된다. 급정지나 충돌에서 큰 힘이 생기는 이유다. 이때 운동에너지는 ½ × 10 × 2² = 20 J이다.

교재 암기 박스의 ‘에너지: 병진 ½mv², 회전 ½Iω² — 형태가 같다(m↔I, v↔ω)’도 짝으로 외운다. 회전체의 관성모멘트 I가 병진의 질량 m 역할을 한다. 여기의 I는 6편의 단면2차모멘트와 기호만 같고 다른 양이라는 점도 구분해 둔다.

시험 포인트 — 교재 자가체크 다시 풀기

핵심교재 1.7절 자가체크를 다시 풀었다. 속도와 높이의 제곱 관계, 충격량의 정의, 시간 없는 식을 구분하는 문항이다.

내 해석 — Rhymbro가 읽은 것

충격량 계산은 R2R 설비의 급정지나 비상 정지 상황을 떠올리게 했다. 같은 속도를 멈추더라도 정지 시간을 늘리면 힘이 줄어든다는 것이 Ft = mΔv 한 줄에 들어 있다. 감속 시간 설정이 기계 부하와 직결된다는 점을 수식으로 확인했다.

반발계수 문제는 ‘속도는 e, 높이는 e²’만 기억하면 풀리는 유형이라, 공식보다 그 이유(높이는 속도의 제곱에 비례)를 함께 외우기로 했다. 공식을 잊어도 이유를 기억하면 시험장에서 다시 유도할 수 있다.

한계로, 여기의 식들은 공기 저항과 마찰을 무시하고 가속도가 일정하다고 가정한 것이라, 실제 반송체는 가감속 곡선과 마찰을 따로 반영해야 한다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 교재 자가체크 3문항을 풀고, 가정한 반송체의 정지 시간을 0.1~1.0 s로 바꿔 필요한 평균 제동력을 표로 계산해 보기로 했다.

개념과 교재 예제는 개인 학습용으로 정리한 일반기계기사 핵심교재(v9) 1과목 ‘구조 해석’ 해당 절을 바탕으로 다시 썼다. 모든 계산은 파이썬으로 검산했으며, 교재 예제가 아닌 수치는 ‘가정’으로 표시했다. 단위는 mm·N·MPa 기준이다.
