일반기계기사 구조해석 노트 8 — 기둥의 좌굴, 단부 조건 계수 1·¼·4·2

제1원리 질문. 압축응력이 항복강도에 한참 못 미치는데 왜 기둥이 무너지는가. 가늘고 긴 기둥은 재료가 눌려 부서지기 전에 옆으로 휘는 불안정(좌굴, buckling)이 먼저 오기 때문이다. 핵심교재는 좌굴이 강도가 아니라 강성과 형상의 문제라 별도 이론이 필요하다고 설명한다.

핵심 — 오일러 공식과 단부 조건

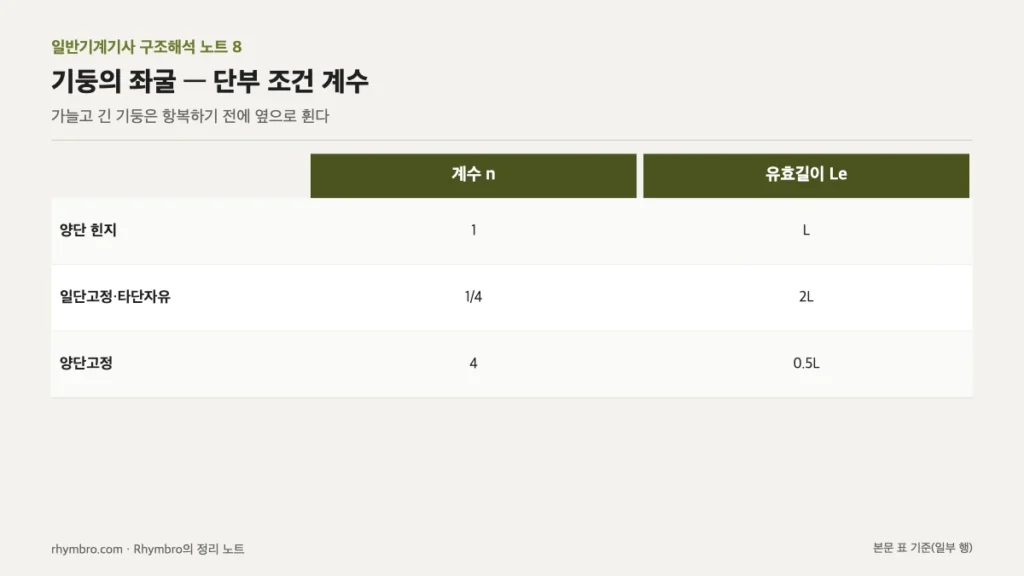

핵심교재 1.6절의 공식은 P_cr = n·π²·E·I / L²이다. P_cr는 좌굴하중(N), n은 단부 조건 계수, E는 세로탄성계수(MPa), I는 단면2차모멘트(mm⁴), L은 기둥 길이(mm)다. 기둥을 어떻게 잡아 주느냐가 n과 유효길이를 정한다.

단계별 계산 — 지름 20 mm 강봉 (가정)

조건(가정): 원형 중실 d = 20 mm, L = 1,000 mm, E = 200,000 MPa. ① I = πd⁴/64 = π × 20⁴ / 64 = 7,854 mm⁴. ② 양단 힌지(n = 1): P_cr = π² × 200,000 × 7,854 / 1,000² = 15,503 N. ③ 나머지는 n배다.

교재 두문자 ‘1·¼·4·2’의 강약 순서를 같은 봉으로 그렸다. 고정단이 많을수록 강하다(핵심교재 그림 1-7).

사례 적용 — 항복보다 먼저 오는 파괴

양단 힌지 P_cr = 15,503 N일 때 봉의 평균 압축응력은 15,503 / 314.2 = 49.3 MPa다. 1편에서 본 연강 항복강도 약 235 MPa의 5분의 1 수준에서 이미 좌굴이 일어난다는 계산이다. 이 기둥은 강도 계산(σ = P/A)만 했다면 약 73,800 N까지 버틴다고 착각했을 것이다. 이것이 교재가 좌굴을 별도 이론으로 두는 이유다.

공식에서 L이 분모에 제곱으로 있으므로 교재 자가체크처럼 P_cr를 4배로 하려면 길이를 1/2로 줄이면 된다. 반대로 한쪽이 자유인 기둥(n = 1/4)은 같은 봉의 양단 고정 대비 1/16밖에 버티지 못한다. 지지 조건 하나가 16배 차이를 만든다.

시험 포인트 — 교재 자가체크 다시 풀기

핵심교재 1.6절 자가체크를 다시 풀었다. 단부 조건 계수 n과 L² 반비례만 기억하면 모두 풀린다.

내 해석 — Rhymbro가 읽은 것

좌굴 계산은 설비의 가는 지지봉, 실린더 로드, 긴 스테이 같은 부재에서 강도 계산만으로 끝내면 안 된다는 경고로 읽었다. 특히 압축을 받는 긴 부재는 σ = P/A가 충분히 낮아도 좌굴 검토를 따로 해야 한다는 점을 체크리스트에 올려 둔다.

유효길이 개념도 쓸모 있다. 실제 설치 조건이 힌지인지 고정인지 애매하면 보수적으로 약한 쪽(큰 유효길이)으로 가정하는 편이 안전하다고 본다. 같은 봉이라도 ‘고정’이라고 믿은 쪽이 실제로는 조금 돌아가는 구조라면 n이 표의 값보다 작아지기 때문이다.

한계로, 오일러 공식은 가늘고 긴 탄성 기둥에만 맞고, 짧고 굵은 기둥은 좌굴 전에 재료가 항복하므로 세장비에 따라 다른 기준으로 검토해야 한다.

요약

그래서 나는 무엇을 하기로 했나

이번 주는 같은 강봉에서 길이를 500~2,000 mm로 바꿔 좌굴하중과 평균 응력을 계산하고, 평균 응력이 235 MPa에 닿는 길이를 역산해 오일러 공식의 적용 한계를 확인해 보기로 했다.

개념과 교재 예제는 개인 학습용으로 정리한 일반기계기사 핵심교재(v9) 1과목 ‘구조 해석’ 해당 절을 바탕으로 다시 썼다. 모든 계산은 파이썬으로 검산했으며, 교재 예제가 아닌 수치는 ‘가정’으로 표시했다. 단위는 mm·N·MPa 기준이다.
